公安专网无线通信系统宽窄带融合的分析与研究

添加时间：2018-07-06 15:29:38 来源：通化市公安局

　　1 引言

　　为进一步提升警务实战能力和水平，按照国际先进、国内一流的标准，通过构建公安现代警务指挥体系，有效提升警务实战水平，要求围绕“五个结合（宽窄带结合、公专结合、平战结合、移动和固定结合、手持和车载结合）、两种场景（异地用警、重大突发事件）”，规划设计基于端到端的新融合统一指挥调度解决方案。

　　2 宽窄带融合的应用场景

　　2.1宽窄带结合

　　要求在PDT集群通信系统互联互通基础上，以经济合理的成本，提供窄带PDT系统宽带系统互联互通的能力

　　2.2公专结合

　　利用运营商公网在网络基础覆盖、容量方面的优势，结合专网的快速、专业、可靠、保密的特点，实现公专结合。

　　2.3平战结合

　　建设要结合警务工作的特点，既适应全市范围各警种日常工作的普遍要求，又要能满足战时的应急指挥、快速灵活、跨区协同等的特殊要求。

　　2.4移动和固定结合

　　符合公安指挥体系的特点，为固定的指挥场所提供建设方案，同时为移动式指挥场所提供方案，满足快速部署的要求。

　　2.5手持和车载结合

　　主要是警用终端及其配件满足手持式和车载式的应用场景。设备可靠耐用、轻便便携。

　　2.6异地用警场景

　　提供各市调用其它单位警力，以及赴外地实施警务活动时的指挥调度方案，满足跨区域、多部门协同的要求。

　　2.7重大突发事件场景

　　在重大突发事件处置中，能够满足大规模警力调遣、多警种临时快速组织、调度，特别是在原有通信系统瘫痪的情况下，一方面既能快速搭建前方指挥所，实施现场处置；另一方面满足前指与指挥中心联动指挥的要求。

　　3.宽窄带融合的组网方案

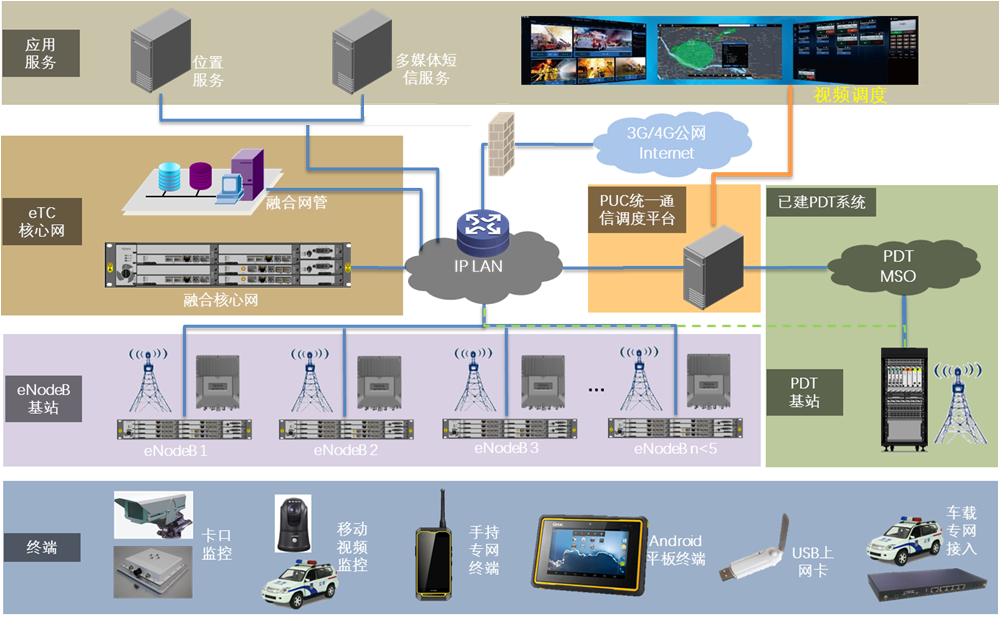

　　宽带多媒体集群系统由终端设备、基站（eNodeB）、核心网（eTC）设备、网管、应用服务器和调度控制中心组成，如下图所示：

　　3.1 链路方面

　　基站与核心网之间的IP链路，负责无线网络数据的回传。

　　3.2网络管理方面

　　网管通过传输网络可以管理整个无限网络设备。

　　3．3省市核心网互联

　　省市省厅核心网与地市核心网之间通过光纤有线连接。

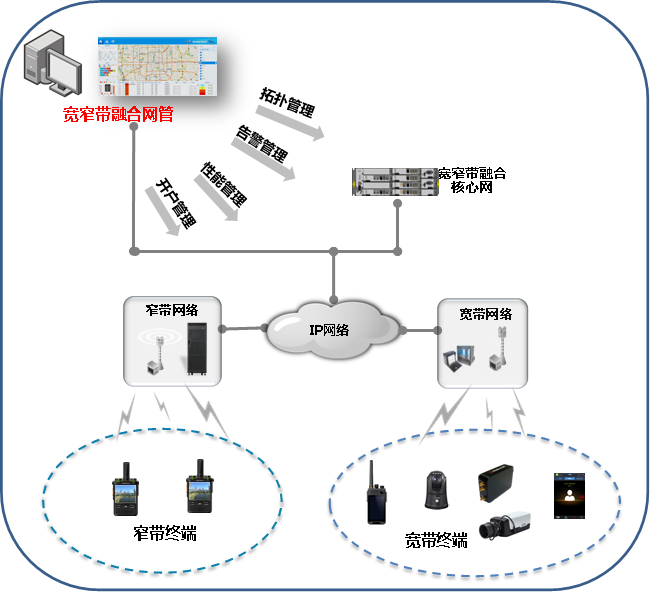

　　3.4 宽窄带融合

　　通过对核心网进行升级和改造，形成宽窄融合核心网可以实现核心网与PDT窄带网络之间的连接。

　　4 宽窄带融合的核心

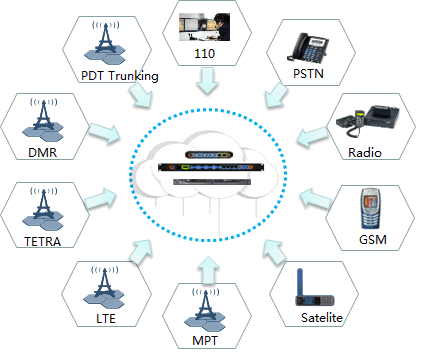

　　宽带无线多媒体集群系统采用统一的核心网，应能同时支持宽带TD-LTE和窄带PDT接入模式的集群业务。系统采用统一的业务流程，标准化的网元接口，一致的号码规划，宽窄带终端统一调度。全融合解决方案，分为终端融合，网络融合，系统产品融合，调度系统融合和应用平台融合。融合的核心是融合核心网，宽窄带融合专网系统是以专网客户业务为核心的融合解决方案，支持宽带终端、LTE终端、PDT窄带终端、软终端的接入。不仅可继承接入现有的已经大面积覆盖的窄带网络，还可以接入专网专用的LTE宽带网络，在覆盖不足的区域还可以采用Mesh自组网，或通过公网LTE数据接入，提供应急指挥调度、位置信息服务、录音录像功能等多种业务，并支持对接视频监控系统、PSTN网络、IP互联网络，以及应急移动指挥车，是满足公安行业日常警务处理、应急指挥、重大保障等应用的业界领先的解决方案。

　　5．宽窄带融合的几大特色

　　5.1混合编组

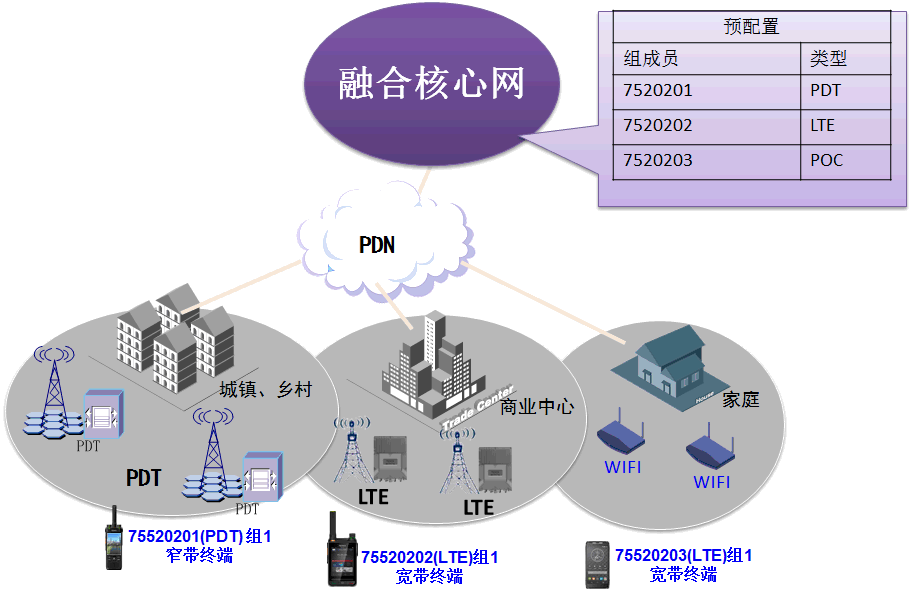

　　混合编组可以将宽窄带用户编入同一个群组内，用户体验无差异，且只需要管理一个群组，运维简单方便。群组内的宽带用户或窄带用户均可发起组呼。

　　5.2统一调度

　　在融合核心网下，不同类型的集群终端在统一用户数据中心开户，预先配置混合组所属成员，从而实现不同类型终端的集群混合编组，充分满足用户多种应用场景。

　　5.3多网联动

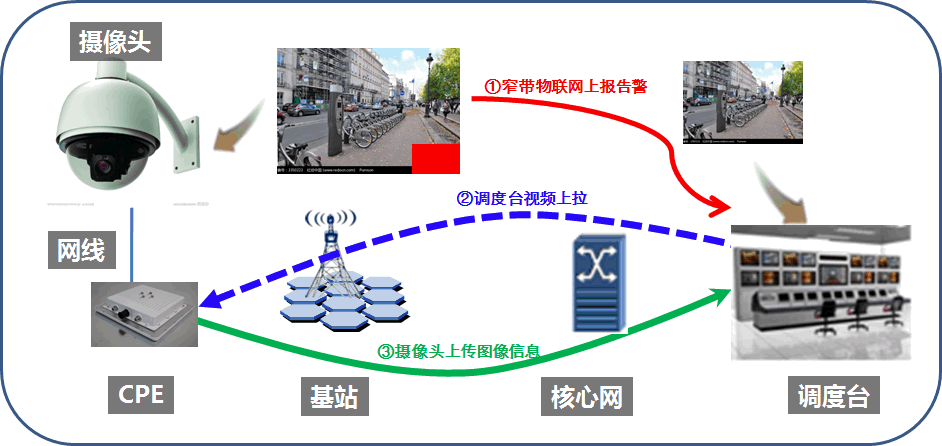

　　基于融合技术，可充分利用窄带语音及物联网优势，结合宽带图像、视频能力，实现网间联动作战。在当前网络多种制式的情况下，各种业务的可靠提供，不能仅仅依赖一个频段一个制式的连接。在网络异构的情况下，基于PDT和LTE的网络能力，充分利用高频的高带宽和速率，低频的覆盖和可靠移动性。如下图所示应用场景，当路上的摄像头发现异常信息后，由窄带物联网上报告警到调度台，再由调度台触发视频上拉业务，将该摄像头所拍摄的图像信息通过宽带网络上传到调度台侧进行实时观察，可自动快速提取关键数据，避免海量数据排查工作，大大提升了民警的办公效率。
